Descrição
Parâmetros técnicos
Descrição dos produtos

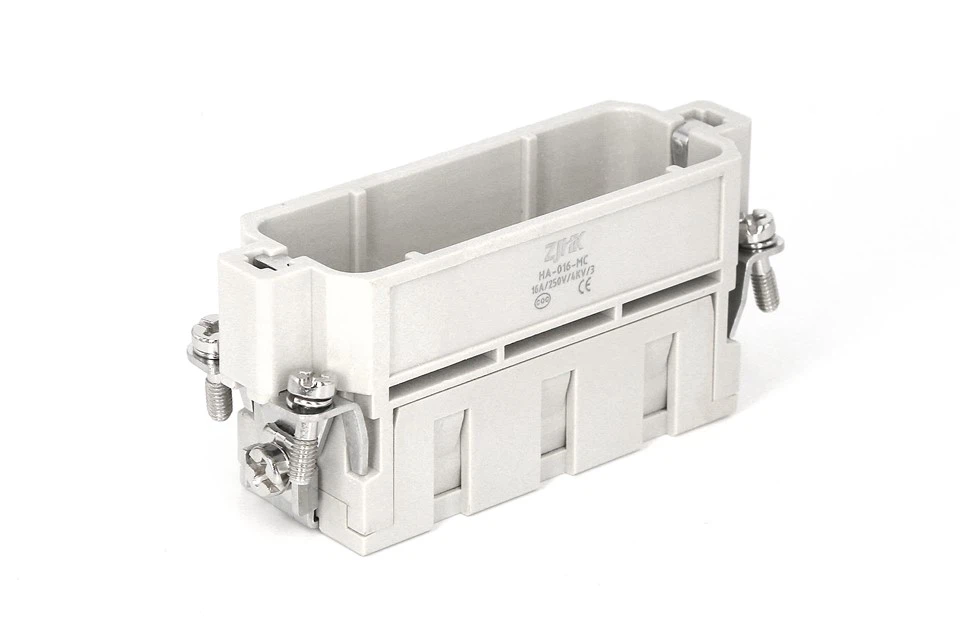

HA-016-MC
HA-016-MC é um tipo da série de conectores de alta resistência HA com terminação de terminal crimpado que oferece desempenho elétrico estável sem aquecimento. A junta é robusta e suporta vibrações severas, choques, temperaturas elevadas e corrosão, tornando-a ideal para ambientes industriais agressivos. Avaliado em 16 A, atende aplicações em embalagens, têxteis, automação e energia eólica.
especificação técnica
Especificações
DIN PT 60 664/DIN PT 61 984
Número de contatos
16
Corrente nominal
16A
Tensão nominal
250V
Tensão de impulso nominal
4kV
Grau de poluição
3
Grau de poluição2 também
16A 230/400V 4kV 2
Tensão nominal de acordo com UL Csa
600V
Resistência de Isolamento
Maior ou igual a 1010Ω
Material
Policarbonato
Limitando a temperatura
-40 graus ...+125 graus
Inflamabilidade de acordo com UL94
V0
Ciclos de trabalho mecânico-de acasalamento
Maior ou igual a 500
Contatos
Material
Liga de cobre
Superfície
Prata-dura/Duro-ouroBanhado
Resistência de contato
Menor ou igual a 1mΩ
Terminal de parafuso
Calibre do fio
0.14-4,0mm²
AWG
26-12
processo produtivo
Nossas pastilhas de precisão são fabricadas por meio de um sistema de produção totalmente automatizado, apresentando um processo simplificado de montagem de três{0}}estágios: (1) inserção do pino central - utilizando posicionamento robótico de alta{3}}precisão para instalar pinos condutores com precisão de ±0,01 mm; (2) Conjunto de conexão de fio - empregando uma matriz de parafuso de-fileira dupla para conexões elétricas seguras; (3) Encapsulamento de alojamento - implementando fixação controlada por torque-para unir estruturalmente os componentes. Este processo automatizado garante qualidade e precisão consistentes em cada unidade produzida.
CORRENTE NOMINAL
A figura à direita fornece as especificações de classificação atuais para nossa série HA-016-MC. Uma comparação com modelos equivalentes mostra que o HA-016-MC mantém uma capacidade de corrente moderada sob condições operacionais idênticas, posicionando-o como uma solução balanceada para aplicações padrão.
EXIBIÇÃO ABRANGENTE
Lado da série de 16 pinos
O produto apresenta câmaras de terminação numericamente sequenciadas para atribuição precisa de pinos. Os pinos de crimpagem machos correspondentes são travados com segurança no lugar por um mecanismo de retenção interno integrado. Além disso, os componentes metálicos laterais e seus parafusos são montados por meio de uma combinação-de máquinas automatizadas internas e processos manuais.
Inserções macho e fêmea de HA-016-MC
A imagem mostra um par correspondente de inserções masculinas e femininas. Ambos requerem o uso de pinos de crimpagem separados. A estrutura saliente deslocada na lateral serve como um recurso de polarização para evitar acoplamentos incorretos. Em comparação com outros métodos de conexão, a terminação crimpada oferece estabilidade mecânica e confiabilidade superiores.
OS CONTATOS DE CRIMP CORRESPONDENTES
contato macho 16A banhado a prata
banhado a prata 16A fêmea
contato macho 16A banhado a ouro
banhado a ouro 16A fêmea
EQUIPAMENTO DE TESTE E PRODUÇÃO
Teste de aumento de temperatura DC
Este teste monitora a temperatura do condutor sob carga para determinar a capacidade de corrente segura. À medida que a corrente aumenta, o aquecimento resistivo causa aumento de temperatura, reduzindo a ampacidade. A avaliação considera o tamanho do condutor, as condições ambientais e as propriedades térmicas para estabelecer limites operacionais seguros e evitar superaquecimento em sistemas elétricos.
Automação de Precisão para Qualidade Superior
A produção dessas pastilhas-parafusadas é conduzida em uma linha totalmente automatizada, o que garante consistência excepcional. As principais etapas incluem: a inserção precisa de pinos condutores no componente plástico com precisão de ±0,01 mm; a fixação automatizada de parafusos em ambas as fileiras de núcleos para garantir conexões confiáveis; e a montagem final da carcaça metálica e placa lateral. Este processo integrado garante dimensões precisas e alta qualidade uniforme.
CENÁRIOS DE APLICAÇÃO
Nossos conectores-para serviços pesados são desenvolvidos para suportar as condições extremas de moldes de câmara quente e sistemas de extrusão. Projetados para resistir a altas temperaturas, altas correntes e vibração contínua, eles mantêm uma operação estável por meio de uma vedação robusta e materiais resistentes à corrosão-que evitam a entrada de contaminantes. Sua engenharia de precisão garante compatibilidade total com-componentes padrão do setor da Harting, ILME e TE, fornecendo energia confiável e transmissão de sinal para maximizar a durabilidade e a eficiência operacional em processos críticos.
nas indústrias de câmara quente>>
Conectores-para serviço pesado atuam como o centro neural das linhas de impressão modernas: uma interface padronizada conecta alimentadores, empilhadores,-cortadoras e unidades de inspeção, independentemente da marca, enquanto os contatos blindados transmitem energia, sinais servo e Ethernet-industrial por mais de 100 m com<10 ms delay. Next-generation inserts embed micro-sensors that stream temperature and resistance data via OPC UA for predictive maintenance; high-density hybrid layouts pack power, pneumatics and fiber optics into a 30 % smaller frame to serve compact presses. Halogen-free housings and silver-based plating extend service life beyond 5 000 cycles, cutting downtime and carbon footprint in compliance with twin-carbon targets.
nas máquinas têxteis>>
ALTO DESEMPENHO
Série Modular para Transmissão de Sinais
Os conectores para serviços pesados apresentam um design modular que integra energia, sinal e transmissão de dados em um único invólucro. Isso simplifica a fiação, suporta configuração flexível e permite fácil expansão do sistema para automação industrial e máquinas de impressão.
ver mais
Melhorando a eficiência do gabinete com conectores modulares
A aplicação de conectores-para serviços pesados em gabinetes aproveita seu design modular para otimizar a eficiência e a flexibilidade. Isto permite layouts personalizados que combinam vários tipos de contato, agilizando a fiação, permitindo fácil reconfiguração e simplificando os procedimentos de manutenção.
ver mais
Níveis de proteção personalizados
Os conectores{0}para serviços pesados apresentam uma estrutura modular que permite níveis de proteção personalizados para ambientes agressivos. Esse design permite que a mesma estrutura do conector seja equipada com diferentes vedações, travas e invólucros, garantindo desempenho confiável em aplicações expostas à umidade, poeira e corrosão química.
ver mais
SOBRE NOSSA EMPRESA
Como especialista em conectores-para serviços pesados, a Haoke Electric Co., Ltd. constrói sua reputação com base na excelência em engenharia e na fabricação de precisão. Nossas avançadas instalações de produção automatizadas e nossa equipe dedicada de pesquisa e desenvolvimento nos permitem fornecer soluções de conectores personalizadas e de alto{4}}desempenho para ambientes industriais desafiadores. O compromisso da empresa com a qualidade e a segurança é validado pelas certificações UL, CQC, CE, UKCA e EAC, enquanto nosso alcance global-com forte penetração na Europa e na América-é consolidado por meio de parcerias com líderes internacionais. Haoke é fundamental para permitir a conectividade inteligente e impulsionar a inovação industrial.
130+
membros ativos
83+
Países Exportadores
20+
Exposições anuais
13+
Anos de experiência
CERTIFICAÇÃO AUTORIZADA
Perguntas frequentes
Q:1.Quanto tempo é o seu tempo de garantia?
R: 12 meses. Qualquer problema de qualidade será alterado gratuitamente no seu próximo pedido.
Q:2.Qual é a sua vantagem em comparação com Harting,ILME,TE(SIBAS)?
R: Nosso HDC pode substituir Harting, ILME, TE (SIBAS) perfeitamente, a maioria dos clientes que usam essas marcas antes, após o teste, eles nos escolhem. Além disso, nosso preço é inferior a Harting 40-50%.
P:3.Quais termos comerciais você pode aceitar?
R: Termos comerciais, EXW e FOB e CIF e DDP e CFR para sua escolha.
P:4.Qual é o prazo de entrega?
R: Geralmente leva de 7 a 10 dias para pedidos em grandes quantidades, 1 a 3 dias para pedidos pequenos é suficiente. Pedidos personalizados levarão mais tempo.
