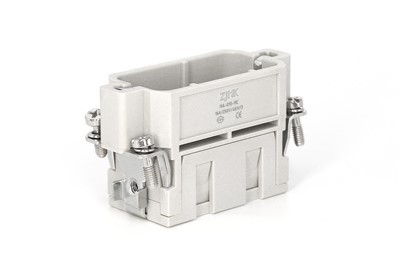

Série de conectores terminais de crimpagem fêmea de 10 pinos
10 Pins Female Crimp Terminal Connector Series
10 Pins Female Crimp Terminal Connector Series suppliers
10 Pins Female Crimp Terminal Connector Series factory
1/
Detalhes:
Este é o inserto padrão da série HA, que possui 10 pinos de liga de cobre. E devido à sua operação simples e especificação única, é amplamente utilizado em diversos setores. Este produto pode funcionar em ambientes agressivos e é uma boa opção para requisitos de alta-qualidade.
O HA-010-FC, uma das três opções de fiação da série HA, emprega uma conexão de terminal crimpado. Ele oferece desempenho robusto em ambientes agressivos, resistindo a vibrações extremas, choques, temperatura e corrosão para aplicações exigentes.
especificação técnica
Especificações
DIN PT 60 664/DIN PT 61 984
Número de contatos
10
Corrente nominal
16A
Tensão nominal
250V
Tensão de impulso nominal
4kV
Grau de poluição
3
Grau de poluição2 também
16A 230/400V 4kV 2
Tensão nominal de acordo com UL Csa
600V
Resistência de Isolamento
Maior ou igual a 1010Ω
Material
Policarbonato
Limitando a temperatura
-40 graus ...+125 graus
Inflamabilidade de acordo com UL94
V0
Ciclos de trabalho mecânico-de acasalamento
Maior ou igual a 500
Contatos
Material
Liga de cobre
Superfície
Prata-dura/Duro-ouroBanhado
Resistência de contato
Menor ou igual a 1mΩ
Terminal de parafuso
Calibre do fio
0.14-4,0mm²
AWG
26-12
As vantagens do terminal de crimpagem
Esta braçadeira assegura uma conexão elétrica robusta através de prensagem a frio. Sua excepcional resistência a vibrações e choques maximiza a vida-do conector para serviços pesados e a confiabilidade geral do sistema.
CAPACIDADE DE TRANSPORTE ATUAL
A tabela à direita mostra a variação da corrente de operação do HA-010 com a temperatura ambiente
CORRENTE OPERACIONAL
O gráfico à direita mostra as classificações atuais da série HA-010-FC. Refletindo a nossa filosofia de design, eles são definidos de forma conservadora para fornecer uma maior margem de segurança e maior confiabilidade em relação aos modelos concorrentes.
produto relacionado
Parte inferior da série de 10 pinos
Como pode ser visto na parte inferior, as diferentes posições dos furos podem ser distinguidas pelos números do produto, e a lateral é decorada com aço inoxidável.
Lado da série de 10 pinos
De cima, diferentes posições de furos podem ser distinguidas pelos números no produto, combinando os pinos macho, e a estrutura de travamento interna fixa os pinos.

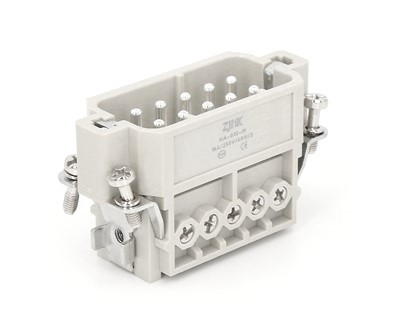

Inserções macho e fêmea de HA-010-MC
A imagem mostra os pinos macho e fêmea correspondentes, ambos precisam ser usados com contatos de crimpagem adicionais e possuem forte estabilidade.
Os contatos de crimpagem correspondentes
contato macho 16A banhado a prata
banhado a prata 16A fêmea
contato macho 16A banhado a ouro
banhado a ouro 16A fêmea
Equipamento de teste profissional
Teste de aumento de temperatura DC
Este teste monitora a temperatura do condutor sob carga para determinar a capacidade de corrente segura. À medida que a corrente aumenta, o aquecimento resistivo causa aumento de temperatura, reduzindo a ampacidade. A avaliação considera o tamanho do condutor, as condições ambientais e as propriedades térmicas para estabelecer limites operacionais seguros e evitar superaquecimento em sistemas elétricos.
Espectrômetro de fluorescência de raios X por dispersão de energia-
O espectrômetro EDXRF é amplamente utilizado para testes de proteção ambiental, análise de materiais de componentes plásticos e medição de conteúdo de cobre/ferrugem. Em aplicações ambientais, permite a detecção rápida e precisa de metais pesados (por exemplo, chumbo, cádmio, mercúrio) em poluentes do solo, da água e do ar, garantindo monitoramento ambiental eficaz e conformidade com regulamentos de segurança.
Conectores-para serviços pesados são amplamente usados em transporte ferroviário, máquinas de construção, energia eólica, robôs e assim por diante
geração de energia eólica
Ele oferece módulos plug{0}}and{1}}play para alimentação, controle e outros subsistemas, além de conexões altamente confiáveis para sistemas de tração e sinalização, atendendo às demandas ambientais extremas.
ferrovia de transporte
A HAOKE ELECTRIC fornece conectores de alto{0}}desempenho para serviços pesados-para energia eólica, aumentando a confiabilidade e reduzindo os custos do ciclo de vida em sistemas de energia limpa.
perfil de companhia
HAOKE ELECTRIC Co., Ltd. projeta soluções de conectores confiáveis e inovadoras para indústrias globais. Com modernas capacidades de fabricação e certificações internacionais (UL, CQC, CE, UKCA, EAC), fazemos parceria com empresas líderes para fornecer tecnologias de conexão inteligentes e personalizadas que promovem o crescimento mútuo.
130+
membros ativos
83+
Países Exportadores
20+
Exposições anuais
13+
Anos de experiência
certificação autorizada
Certificações UL completas
Nossas listagens UL abrangem praticamente todas as famílias de chips que fabricamos, permitindo uma entrada perfeita nos mercados norte-americanos e reforçando as credenciais de segurança globais. Consequentemente, as remessas em massa para a Europa aumentaram, ganhando reconhecimento unânime de-distribuidores de primeiro nível, OEMs e integradores de sistemas em todo o continente.
Marcação, GV, ISO9001 e etc.
Além disso, nossos produtos possuem certificações internacionais importantes, incluindo EAC, UKCA, CE e ISO 9001, complementadas pela verificação SGS. Isto garante a conformidade com padrões ambientais rigorosos e nos permite atender às diversas e específicas necessidades de nossos clientes.
Perguntas frequentes
Q:1.Quanto tempo é o seu tempo de garantia?
R: 12 meses. Qualquer problema de qualidade será alterado gratuitamente no seu próximo pedido.
Q:2.Qual é a sua vantagem em comparação com Harting,ILME,TE(SIBAS)?
R: Nosso HDC pode substituir Harting, ILME, TE (SIBAS) perfeitamente, a maioria dos clientes que usam essas marcas antes, após o teste, eles nos escolhem.
P:3.Quais termos comerciais você pode aceitar?
R: Termos comerciais, EXW e FOB e CIF e DDP e CFR para sua escolha.
P:4.Qual é o prazo de entrega?
R: Geralmente leva de 7 a 10 dias para pedidos em grandes quantidades, 1 a 3 dias para pedidos pequenos é suficiente. Pedidos personalizados levarão mais tempo.
