Descrição dos produtos

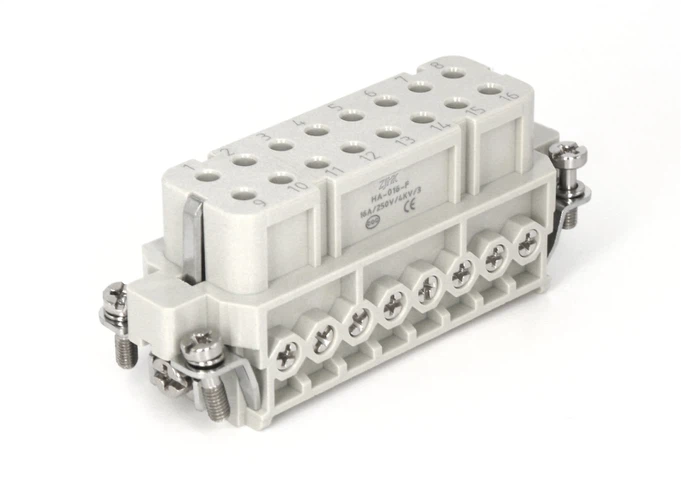

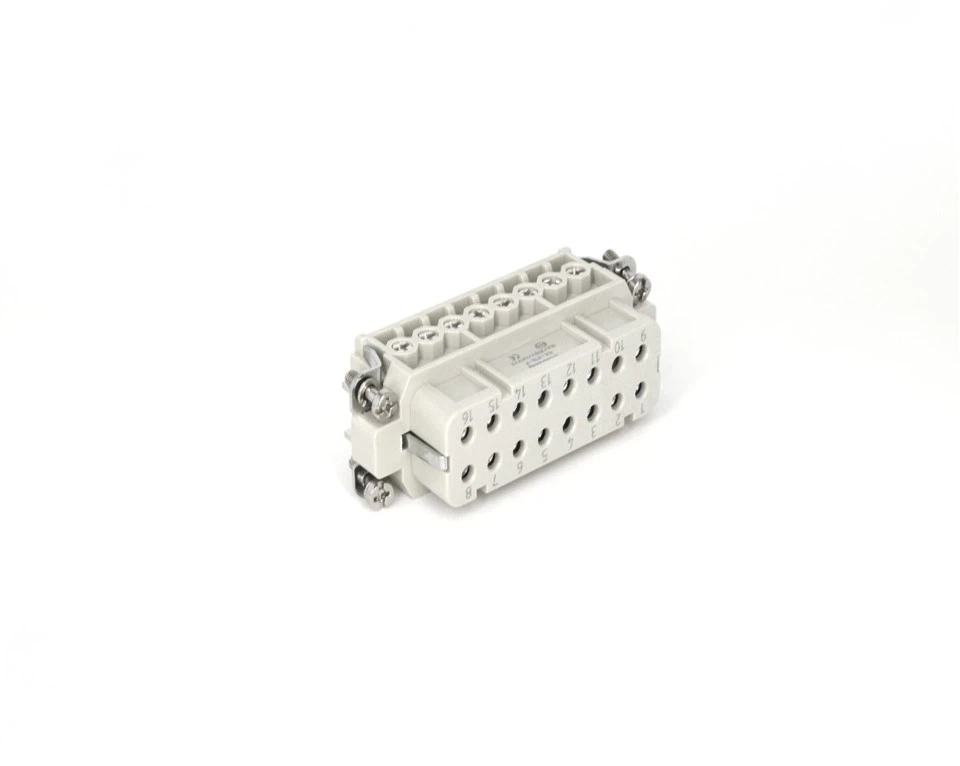

HA-016-F

A série HA-016 apresenta um design-que economiza espaço, com 16 contatos bem organizados e aterramento-montado lateralmente. Conforme mostrado na ilustração à esquerda, esses conectores utilizam pinos folheados a prata para condutividade ideal.

Disponível em versões sem marca para ampla compatibilidade, esta solução compacta maximiza a eficiência do espaço sem comprometer a confiabilidade operacional.

20250811110600

especificação técnica

Especificações

DIN EN 60 664/DIN EN 61 984

Número de contatos

Corrente nominal

16A

Tensão nominal

250V

Tensão de impulso nominal

4kV

Grau de poluição

Grau de poluição2 também

16A 230/400V 4kV 2

Tensão nominal de acordo com UL Csa

600V

Resistência de Isolamento

Maior ou igual a 10¹⁰Ω

Material

Policarbonato

Limitando a temperatura

-40 graus ...+125 graus

Inflamabilidade de acordo com UL94

Ciclos de trabalho mecânico-de acasalamento

Maior ou igual a 500

Contatos

Material

Liga de cobre

Superfície

Duro-prata/Duro{1}}banhado a ouro

Resistência de contato

Menor ou igual a 1mΩ

Terminal de parafuso

Calibre do fio

1,0-2,5 mm²

AWG

18-14

Torque de aperto

0,5Nm

VANTAGENS DOS NOSSOS PRODUTOS

Nossos conectores são produzidos de acordo com rigorosas normas da indústria, oferecendo soluções de engenharia sob medida para aplicações especializadas. Projetados para interoperabilidade perfeita, eles mantêm compatibilidade cruzada-com os principais participantes do setor, como Harting, ILME e linhas de produtos da TE Connectivity. O processo de fabricação segue padrões globais rigorosos, comprovados por diversas certificações, incluindo conformidade com UL, EAC, UKCA, RoHS e acreditação do sistema de gerenciamento de qualidade ISO 9001 -, garantindo desempenho excepcional e aceitação regulatória mundial.

CAPACIDADE DE TRANSPORTE ATUAL

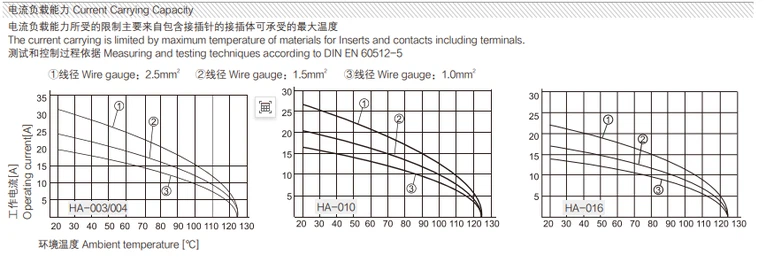

Temperatura versus capacidade de carga atual-

A corrente de trabalho da série HA-016 varia com a temperatura ambiente - temperaturas mais altas resultam em menor capacidade de corrente. Isso também se aplica à nossa subsérie proprietária HA-016-F, que segue as mesmas características de desempenho dependentes da temperatura.

Impacto do Layout de Pin Compacto

Somos especializados na fabricação de roteadores CNC. Máquinas CNC de aninhamento, máquinas de corte a plasma CNC, máquinas de corte a laser, máquinas de gravação, etc.

EQUIPAMENTO DE TESTE

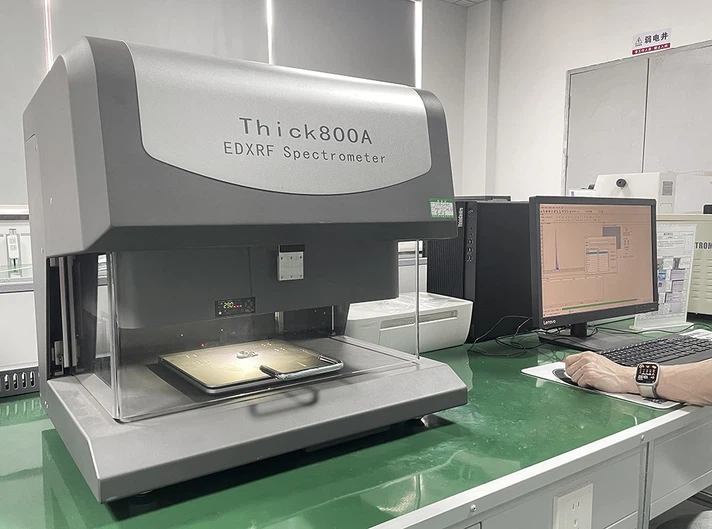

Espectrometria EDXRF: medição precisa de múltiplos-elementos

Espectrômetro de fluorescência de raios X por dispersão de energia-

O espectrômetro EDXRF (fluorescência de raios X-dispersiva de energia) é um dispositivo analítico e de detecção de alta-precisão. Com seus recursos não-destrutivos, rápidos e precisos, ele desempenha um papel significativo nos campos de inspeção industrial e pesquisa científica. Este instrumento pode realizar análises síncronas de múltiplos-elementos de amostras em diversas formas, como sólido, pó e líquido, com uma faixa de detecção que abrange vários elementos, desde sódio (Na) até urânio (U). Em termos de controle de qualidade, o espectrômetro EDXRF pode determinar com precisão o conteúdo dos componentes do material, identificar elementos de impureza e garantir que os produtos cumpram os padrões relevantes da indústria. No campo de pesquisa e desenvolvimento, este dispositivo fornece suporte confiável de dados de componentes para o desenvolvimento de novos materiais e otimização de processos. Sua operação simples e análise rápida tornam-no uma ferramenta analítica indispensável na produção industrial moderna e na pesquisa científica.

UMA PERSPECTIVA ABRANGENTE DOS PRODUTOS

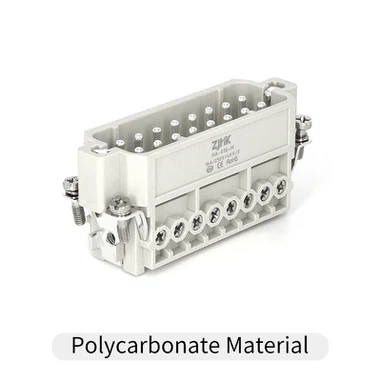

o material da peça de plástico

O PC da SABIC oferece insertos de conector robustos,{0}}resistentes ao calor (125 graus) e retardadores de chamas-(UL94 V-0) para aplicações industriais exigentes.

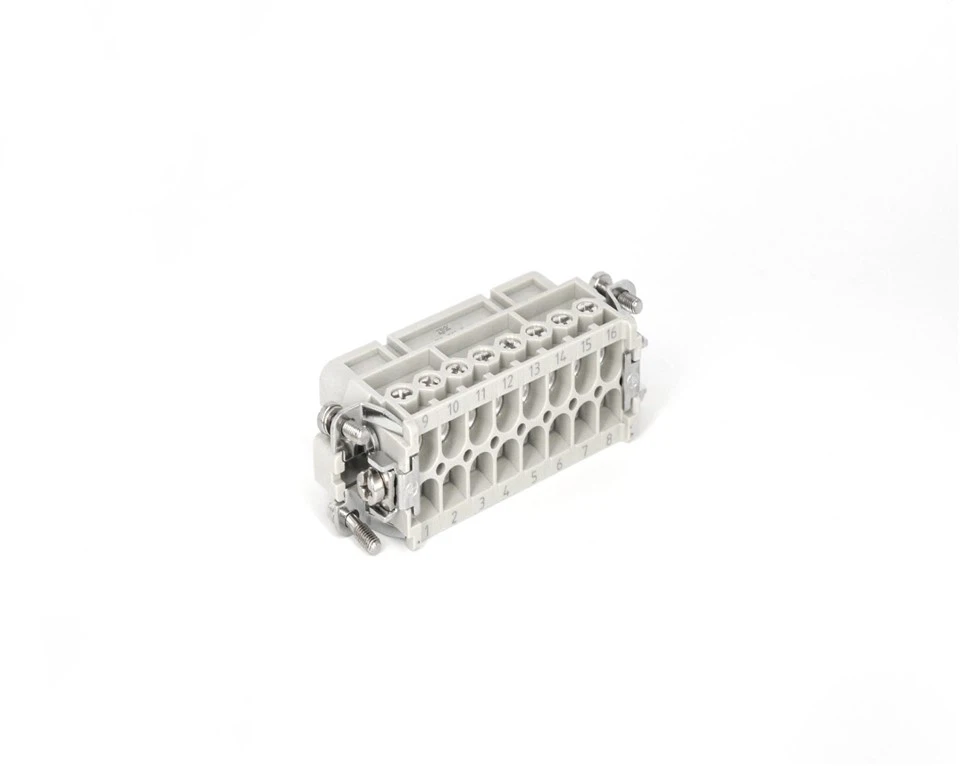

método de fiação conveniente

Inserção de terminal de parafuso de 16-pinos, conectada pela parte inferior, permitindo uma bitola de fiação de 1 a 2,5 milímetros quadrados.

Teste de aumento de temperatura DC

Teste de aumento de temperatura CC de alta-precisão: métodos e aplicações

O sistema de avaliação da capacidade de transporte de corrente-do condutor determina com precisão as correntes operacionais seguras máximas por meio de análise térmica abrangente. Apresentando uma fonte de alimentação CC de precisão de 0-5000 A (±0,5% de precisão) e monitoramento de temperatura de 16 canais, ele realiza perfis térmicos em tempo real de condutores sob carga. O sistema incorpora proteção tripla contra sobrecorrente, sobretensão e superaquecimento com<10ms response. IEC60512-5-2 compliant testing includes thermal cycling (-40°C to +125°C), corrosion resistance and mechanical stress validation. Designed for electrical components evaluation, it automatically generates standardized test reports for certification purposes.

produtos relacionados

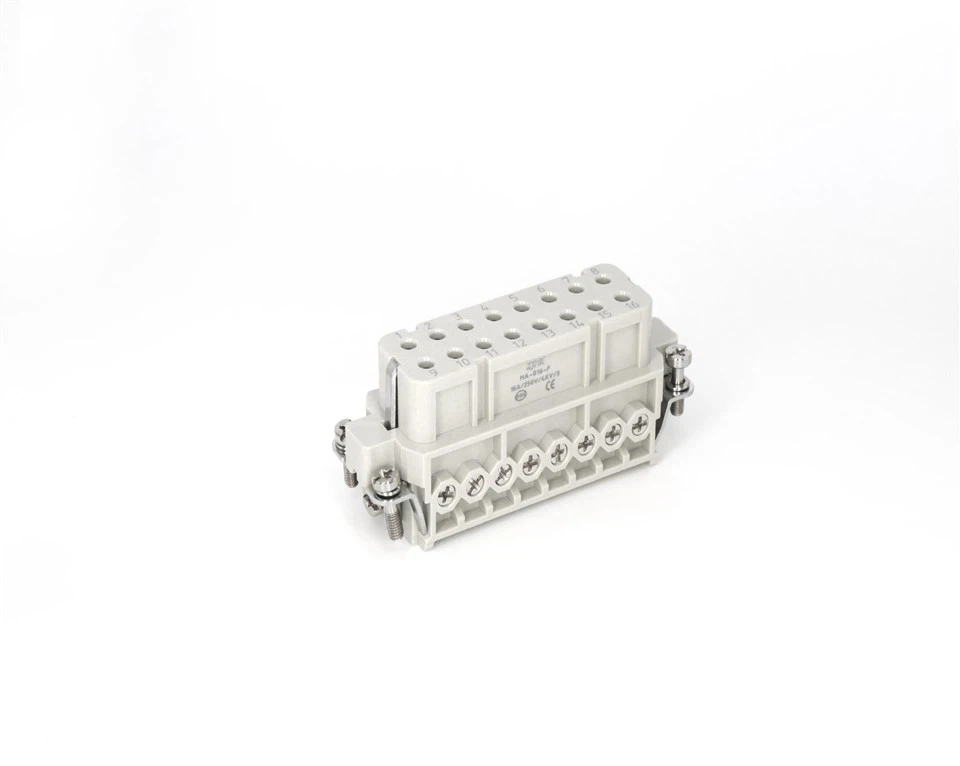

O produto é equipado com 16 pinos folheados a prata-organizados de forma compacta, que combinam com a série de pinos fêmea e são adequados para vários cenários.

vista superior

Olhando de cima para baixo, pode-se observar toda a imagem do produto, que geralmente é cinza claro.

um conjunto do conector

Caso de pouso do robô de limpeza comercial Cowers:China Mobile Software Park.

Amplamente aplicações

Projetos de cooperação-da oficina de máquinas Jwell de Xangai

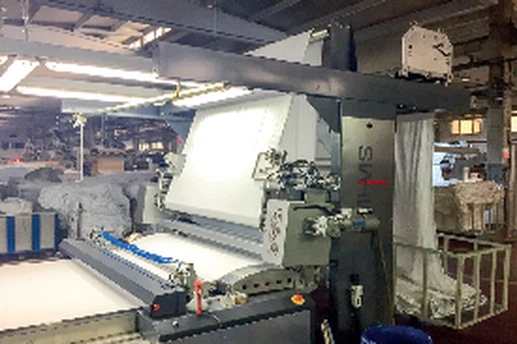

máquinas têxteis

Conectores de alta resistência garantem transmissão confiável de energia/sinal nas indústrias têxtil/de impressão, apresentando alta-capacidade de corrente, proteção IP68 e resistência à vibração para reduzir o tempo de inatividade em ambientes agressivos.

geração de energia eólica

Ele oferece módulos plug{0}}and{1}}play para alimentação, controle e outros subsistemas, além de conexões altamente confiáveis para sistemas de tração e sinalização, atendendo às demandas ambientais extremas.

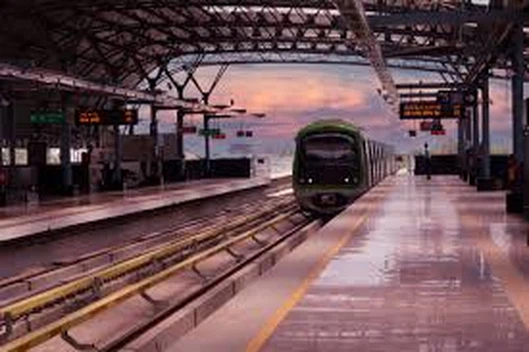

ferrovia de transporte

A HAOKE ELECTRIC fornece conectores de alto{0}}desempenho para serviços pesados-para energia eólica, aumentando a confiabilidade e reduzindo os custos do ciclo de vida em sistemas de energia limpa.

quem nos escolhe?

Haoke Electrical Co., Ltd. – Seu parceiro confiável em soluções de conectividade de alta{2}}qualidade. Como fabricante profissional líder de conectores elétricos premium, a Haoke Electrical está comprometida em fornecer soluções de conexão confiáveis, inovadoras e personalizadas para diversas aplicações industriais. Com uma equipe de pesquisa e desenvolvimento altamente qualificada e instalações de fabricação-de{6}}de{7}}última geração, garantimos desempenho superior do produto, durabilidade e conformidade com os padrões globais do setor.

solução completa-

equipe profissional

alta qualidade

certificação autorizada

CERTIFICAÇÃO UL

VERIFICAÇÃO DE CONFORMIDADE COM LVD

CE E UKCA

Perguntas frequentes

P: Qual método de envio?

Para amostras ou pequenas encomendas de mercadorias, nós entregamos a você por expresso. Para pedidos regulares, podemos enviar as mercadorias por via aérea ou marítima de acordo com suas necessidades.

P: Se houver um problema de qualidade do produto, como resolvê-lo?

Oferecemos 12 meses de garantia, se houver algum problema de qualidade, faremos o recall da mercadoria e a substituiremos a tempo.

P: Como está a qualidade dos seus produtos?

Passamos pelas certificações CE, RoHS, CQC UL e outras certificações, e passamos pela certificação do sistema de gestão de qualidade ISO9001:2008. Controlamos rigorosamente a qualidade dos nossos produtos; na verdade, com nossos quase dez anos de experiência em fabricação, temos lutado contra problemas de qualidade.

P: Suporta transmissão híbrida (potência + sinal + dados)?

Claro, temos uma estrutura estrutural e podemos realizar projetos modulares.
