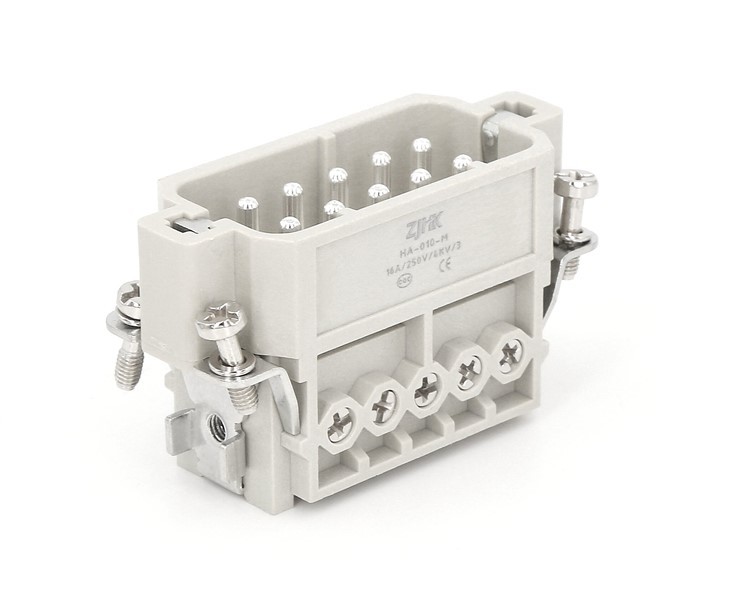

HA-010-M
Os exaustores da série HA-010 apresentam um design compacto, com 10 fios dispostos próximos e aterramento-montado na lateral. Conforme mostrado na imagem à esquerda, os 10 pinos folheados a prata dentro desta série de produtos são usados para conduzir eletricidade.
Oferecemos opções sem marca e{0}}sem rótulo para garantir a compatibilidade com a maioria das principais marcas de conectores. Essa solução-que economiza espaço aumenta significativamente a utilização do espaço e garante a operação estável do equipamento.
especificação técnica
Especificações
DIN PT 60 664/DIN PT 61 984
Número de contatos
10
Corrente nominal
16A
Tensão nominal
250V
Tensão de impulso nominal
4kV
Grau de poluição
3
Grau de poluição2 também
16A 230/400V 4kV 2
Tensão nominal de acordo com UL Csa
600V
Resistência de Isolamento
Maior ou igual a 1010Ω
Material
Policarbonato
Limitando a temperatura
-40 graus ...+125 graus
Inflamabilidade de acordo com UL94
V0
Ciclos mecânicos de acasalamento-de trabalho
Maior ou igual a 500
Contatos
Material
Liga de cobre
Superfície
Prata-dura/Duro-ouroBanhado
Resistência de contato
Menor ou igual a 1mΩ
Terminal de parafuso
Calibre do fio
1.0-2,5 mm²
AWG
18-14
Torque de aperto
0,5Nm
processo produtivo
Nossas pastilhas de precisão são fabricadas por meio de um sistema de produção totalmente automatizado, apresentando um processo simplificado de montagem de três{0}}estágios: (1) inserção do pino central - utilizando posicionamento robótico de alta{3}}precisão para instalar pinos condutores com precisão de ±0,01 mm; (2) Conjunto de conexão de fio - empregando uma matriz de parafuso de-fileira dupla para conexões elétricas seguras; (3) Encapsulamento de alojamento - implementando fixação controlada por torque-para unir estruturalmente os componentes. Este processo automatizado garante qualidade e precisão consistentes em cada unidade produzida.
amplamente aplicações
Como participante importante em conectores para serviços pesados, a HAOKE ELECTRIC oferece soluções confiáveis para energia eólica, automação industrial, máquinas de construção e robótica. Nossos conectores garantem desempenho estável em condições extremas-altas temperaturas, vibração, poeira e umidade-aumentando a eficiência em turbinas eólicas, moldes de câmara quente, equipamentos pesados e sistemas automatizados.
Com configurações{0}}padrão do setor, oferecemos suporte à transmissão de sinal de alta-corrente e precisão, ajudando os clientes a melhorar a confiabilidade e, ao mesmo tempo, reduzir os custos do ciclo de vida em aplicativos críticos.
CAPACIDADE DE TRANSPORTE ATUAL
A tabela à direita mostra a variação da corrente de operação do HA-010 com a temperatura ambiente
CORRENTE OPERACIONAL
A imagem à direita ilustra as especificações de classificação atuais da nossa série HA-010-M. Quando comparado com modelos comparáveis, o HA-010-M apresenta classificações de corrente mais conservadoras sob condições operacionais equivalentes.
MÚLTIPLAS PERSPECTIVAS DA SÉRIE HA-010-M
Equipamento de teste profissional
Nossas instalações estão equipadas com equipamentos de teste abrangentes que atendem aos padrões internacionais. Temos ferramentas especializadas, incluindo testadores de fumaça, câmaras climáticas programáveis, testadores de resistência UV e testadores de força de inserção/extração. Por exemplo, realizamos testes de névoa salina 24 horas por dia em componentes de ferro padrão para verificar sua durabilidade em condições úmidas.
Equipamentos de teste abrangentes atendem aos padrões internacionais.
Testes de névoa salina de 24 horas verificam a durabilidade do ferro.
O EDXRF detecta metais pesados para conformidade ambiental.
Os testes de carga estabelecem limites seguros de ampacidade do condutor.
Espectrômetro de fluorescência de raios X por dispersão de energia-
O espectrômetro EDXRF é amplamente utilizado para testes de proteção ambiental, análise de materiais de componentes plásticos e medição de conteúdo de cobre/ferrugem. Em aplicações ambientais, permite a detecção rápida e precisa de metais pesados (por exemplo, chumbo, cádmio, mercúrio) em poluentes do solo, da água e do ar, garantindo monitoramento ambiental eficaz e conformidade com regulamentos de segurança.
Teste de aumento de temperatura DC
Este teste monitora a temperatura do condutor sob carga para determinar a capacidade de corrente segura. À medida que a corrente aumenta, o aquecimento resistivo causa aumento de temperatura, reduzindo a ampacidade. A avaliação considera o tamanho do condutor, as condições ambientais e as propriedades térmicas para estabelecer limites operacionais seguros e evitar superaquecimento em sistemas elétricos.
produtos relacionados
o conector fino de 10 pinos pode ser combinado com os capuzes e invólucros da série 10A
H10A-SE-2B
Nossas coberturas da série H10A-SE-2B, projetadas para proteger insertos de 10 núcleos, são fundidas com precisão a partir de moldes proprietários e foram aprovadas em testes oficiais abrangentes, incluindo certificação IP65.
H10A-BK-1L
A base H10A-BK-1L protege inserções de 10-pinos e é oferecida em configurações de fivela simples- ou dupla. Fabricado por fundição sob pressão de precisão, é refinado por meio de fresamento CNC, rebarbação, jato de areia e rosqueamento para atingir sua forma final.
EXEMPLOS DE APLICAÇÃO
indústria de câmara quente
Nossos conectores-para serviços pesados são desenvolvidos para ambientes industriais difíceis, como moldes de câmara quente e sistemas de extrusão. Atendendo aos padrões do setor (16-pinos/24-pinos), eles suportam altas temperaturas, correntes e vibrações, mantendo um desempenho estável. Com vedação robusta e materiais resistentes à corrosão, eles resistem à poeira, umidade e produtos químicos. Projetados com precisão para oferecer confiabilidade, eles garantem transmissão eficiente de energia e sinal, aumentando a durabilidade em processos críticos de fabricação.
leia mais
ferrovia de transporte
Conectores-para serviço pesado no transporte ferroviário oferecem uma "solução completa e de inserção única", integrando sistemas de energia, controle, rede e frenagem em módulos plug-e{3}}play. Eles garantem alta confiabilidade para sistemas críticos de tração e sinalização, ao mesmo tempo em que resistem a condições extremas. Isso simplifica a instalação, aumenta a durabilidade e atende a demandas operacionais rigorosas-tudo por meio de uma conexão única e robusta.
leia mais
geração de energia eólica
A HAOKE ELECTRIC fornece conectores de alto-desempenho{1}para serviços pesados para energia eólica, aumentando a confiabilidade e reduzindo custos. Sua série modular HM (por exemplo, HMK, H2MK) combina transmissão de potência/sinal em espaços compactos, ideal para sistemas de pitch e nacelas. Com a montagem em estrutura, 2 a 6 módulos são integrados de forma flexível, reduzindo o tempo de instalação em 50% em comparação com a fiação tradicional. Projetos-de bloqueio rápido simplificam a manutenção, reduzindo o tempo de inatividade e as despesas operacionais.
leia mais
Têxteis de banheiro
Conectores-para serviços pesados são vitais para máquinas de construção que operam em condições adversas, como poeira, vibração e temperaturas extremas. Suas conexões elétricas confiáveis garantem desempenho estável em projetos de mineração, obras rodoviárias e infraestrutura. Com design robusto e durabilidade superior, esses conectores suportam a operação eficiente e segura dos equipamentos, tornando-os indispensáveis na indústria de máquinas de construção.
leia mais
SOBRE A HAOKE ELÉTRICA
A HAOKE ELECTRIC Co., Ltd. é uma fabricante profissional de conectores de alta-qualidade, focada na criação de produtos confiáveis e inovadores. Contamos com uma equipe de pesquisa qualificada e fábricas modernas, oferecendo soluções personalizadas de conexão elétrica para diversos setores.
Seguindo o princípio de “colocar os clientes em primeiro lugar e crescer juntos”, trabalhamos com as principais empresas globais e possuímos certificações internacionais como UL, CQC, CE, UKCA e EAC. Nossos produtos são vendidos em todo o mundo, especialmente na Europa e na América.HAOKE ELECTRIC – Fornece tecnologia de conexão inteligente para uma variedade de indústrias.
Experiência técnica profissional desde 2012
Desde que estabelecemos nossa equipe técnica dedicada no final de 2012, desenvolvemos mais de uma década de experiência especializada na área.
Nossa equipe agora é composta por mais de dez profissionais técnicos certificados, capazes de fornecer soluções abrangentes em todos os aspectos técnicos.
Parceiro confiável
Participamos de quase 20 exposições nacionais e internacionais todos os anos, atendemos mais de 2.000 clientes profissionais e exportamos nossos produtos para até 83 países. Ganhou inúmeras certificações internacionais, como UL, EAC, UKCA, CE, ROHS, ISO9001, SGS, etc.
13+
Anos de experiência
20+
Exposições anuais
83+
Países Exportadores
130+
Membros Ativos
CERTIFICAÇÕES
UL
EAC
UKCA
CE
ISO9001
Perguntas frequentes
Se estivermos interessados em seu conector resistente, podemos visitar sua fábrica?
+
-
Sim. Normalmente somos bem-vindos se você nos visitar e poderemos aprender mais uns com os outros.
Qual é a sua vantagem em comparação com Harting,ILME,TE(SIBAS)?
+
-
Nosso HDC pode substituir Harting, ILME, TE (SIBAS) perfeitamente, a maioria dos clientes que usam essas marcas antes, após o teste, eles nos escolhem. Além disso, nosso preço é inferior a Harting 40-50%.
Se eu estiver interessado em seu conector resistente de 24 pinos, quando poderei receber sua cotação e informações detalhadas após enviar a consulta?
+
-
Todas as suas perguntas serão respondidas em 24 horas. Mais informações, entre em contato conosco a qualquer momento!
Como está a qualidade dos seus produtos?
+
-
Passamos pelas certificações CE, RoHS, CQC UL e outras certificações, e passamos pela certificação do sistema de gestão de qualidade ISO9001:2008. Controlamos rigorosamente a qualidade dos nossos produtos; na verdade, com nossos quase dez anos de experiência em fabricação, temos lutado contra problemas de qualidade.
