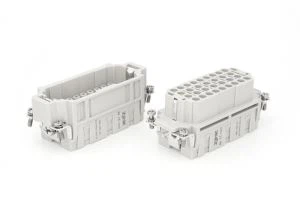

Vista de Imagem
Características técnicas
Tipo de conector | HDC |
Especificações | DIN EN60 664 / DIN EN61 984 |
Número de contatores | 18 + PE |
Caso | 10B |
Montagem elétrica | frisado |
Tensão nominal acc. conforme DIN EN 61 984 | 500V |
Tensão nominal acc. para UL / CSA | 600V |
Corrente nominal | 16A |
Tensão de impulso nominal | 6KV |
Resistência de isolamento | > 1010 Ω |
Material | Policarbonato |
Temperatura de operação | 40 ° C… + 125 ° C |
Inflamabilidade acc. para UL 94 | V0 |
Vida útil mecânica (ciclos de acasalamento) | > 500 |
Material de contatos | Liga de cobre |
Superfície de contatos | Banhado a Prata Duro Padrão, Banhado a Ouro Duro Opcional |
Resistência de contatos | <> |
Medidor de fio terminal de mola | AWG26-12 / 0.14 - 4.0mm2 |
Comprimento de decapagem | 7-9mm |
Fabricante | ZJHK |
Solicitar contatos de crimpagem separadamente
Área aceitável da seção transversal do fio:
0,37mm 2
· 0,5mm 2
0,75mm 2
· 1.0mm 2
· 1.5mm 2
· 2,5 mm 2
· 3,0mm 2
· 4.0mm 2
Atenção :
Esses conectores não devem ser acoplados ou não acoplados sob carga elétrica. Conectores do mesmo tipo ou de diferentes tipos dispostos em uma linha devem ser polarizados para evitar a possibilidade de conexão incorreta.
